H44H美標旋啟式止回閥
H44H美標旋啟式止回閥概述：
止回閥一般分為升降式、旋啟式、碟式及隔膜式等幾種類型，但目前最普遍的是旋啟式止回閥。
旋啟式止回閥是閥瓣繞軸做旋轉運動，其流體阻止一般小于升降式止回閥，它適用于較大口徑的場合。旋啟式止回閥根據閥瓣的數目可分為單瓣旋啟式、雙瓣旋啟式及多瓣旋啟式止回閥三種。單瓣旋啟式止回閥一般用于中等口徑的場合。大口徑管路選用單瓣旋啟式止回閥時，為了減少水錘壓力，最好采用能減少水錘壓力的緩閉止回閥。雙瓣旋啟式止回閥適用于大口徑管路。對夾旋啟式止回閥結構小、重量輕，是一種發展較快的止回閥，多瓣旋啟式止回閥適用于大口徑管路。
碟式止回閥的結構類似于蝶閥。其結構簡單、流阻較小，水錘壓力亦較小。
隔膜式止回閥有都種結構形式，均采用隔膜作為啟閉件，由于其防水錘性能好，結構簡單，成本低，近年來發展較快。但H44H美標旋啟式止回閥的使用溫度和壓力受到隔膜材料的限制。
1.結構特點
閥瓣能在重力作用下自動關閉，阻止介質倒流。
2.自密封結構
中法蘭密封圈能在介質壓力作用下起到密封的作用。
3.對夾雙瓣旋啟式止回閥
水錘壓力小，閥瓣行程短，有彈簧輔助關閉，開關迅速。結構長度短，體積小，重量輕。
H44H美標旋啟式止回閥產品制造及驗收標準
設計標準 BS1868 & API 6D
GB/T 12236
JB/T 8937 & API 594
結構長度 ANSI B16.10
GB/T 12221
API 594
法蘭標準 ANSI B16.5
JB/T74~90
GB/T9113.1~9113.4-2000
DIN 2543~2548
溫壓標準 ANSI B16.34
試驗標準 API 598

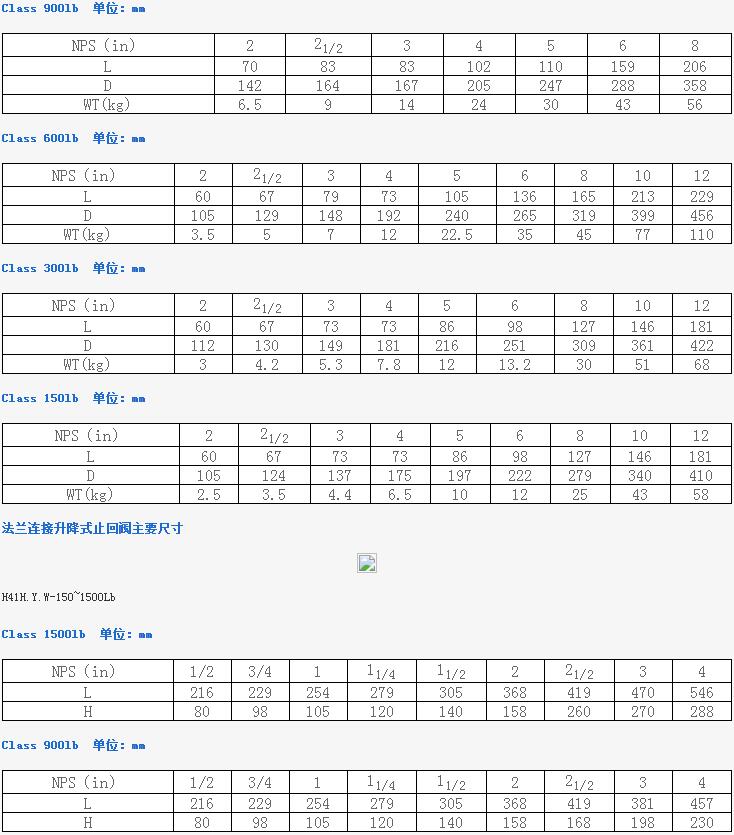

H76型 CLASS 150、300對夾雙瓣止回閥

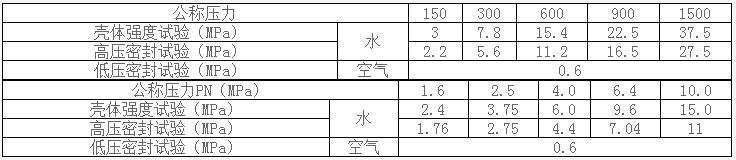

試驗壓力：

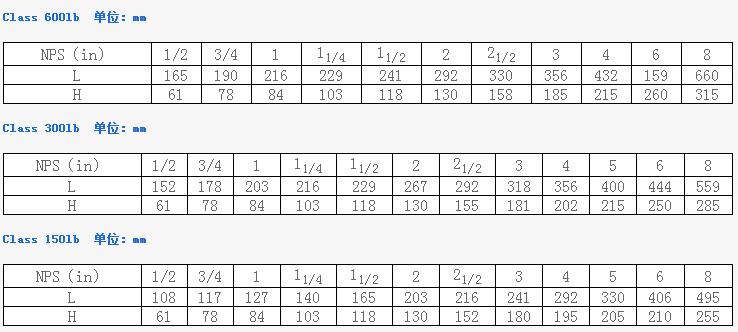

Class 1500lb 單位：mm
